詳細內容：HTS型氣動薄膜單座調節閥概述
HTS型氣動薄膜單座調節閥是CV3000系列產品之一。
小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。
調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
產品符合GB/T4213-92標準。
HTS型氣動薄膜單座調節閥主要技術參數和性能指標
1、HTS型氣動薄膜單座調節閥閥體
|
閥體型式 |
直通單座鑄造球形閥 |
|
公稱通徑DN(mm) |
20、25、40、50、65、80、100、150、200mm |
|
公稱壓力 |
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
|
連接型式 |
法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型；焊接連接：嵌接焊SW |
|
法蘭標準 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
|
材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti)等 |
|
壓蓋型式 |
螺栓壓緊式：填料 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|
上閥蓋型式 |
常溫型(P) |
-17～+230℃ |
|
伸長Ⅰ型(E1) |
-45～-17℃、+230～+566℃ |
|
伸長Ⅱ型(E2I) |
-100～-45℃ |
|
伸長Ⅱ型(E2W) |
-196～-100℃ |
|
注： |
工作溫度不準超過各種材料的允許范圍。 |
2、HTS型氣動薄膜單座調節閥閥內組件
|
閥芯型式 |
單座柱塞型閥芯 |
|
高容量流量特性 |
金屬閥座 |
等百分比特性(%)和線性特性(L)，參考流量特性曲線圖 |
|
軟閥座 |
等百分比特性(%)和線性特性(L)，參考流量特性曲線圖 |
|
高精度流量特性 |
金屬閥座 |
等百分比特性(%)和線性特性(L)，參考流量特性曲線圖 |
|
軟閥座 |
等百分比特性(%)和線性特性(L)，參考流量特性曲線圖 |
|
材 料 |
不銹鋼(1Cr18Ni9T(304)i、1Cr18Ni12Mo2T(316)i、17-4PH、9Cr18、316L)
或不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金 |
|
注： |
關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖 |
3、HTS型氣動薄膜單座調節閥執行機構
|
型 式 |
LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構 |
|
膜片材料 |
乙丙橡膠夾尼龍布、橡膠夾尼龍布 |
|
彈簧范圍 |
20～100、80～240kPa(LHA，LVA5型)，190～350、190～400kPa(LVA6型) |
|
供氣壓力 |
140～400kPa(LHA型)、140～280kPa(LVA5型)、400～500kPa(LVA6型)、300～500kPa(LVP型) |
|
氣源接口 |
Rc1/4" |
|
環境溫度 |
-30～+70℃ |
|
閥作用型式 |
用正作用或反作用執行機構實現閥的氣-關式或氣-開式 |
4． HTS型氣動薄膜單座調節閥配用附件：電-氣閥門定位器、空氣過濾減壓器、保位閥、行程開關、閥位變送器、電磁閥、手輪操作機構等
5．HTS型氣動薄膜單座調節閥性能
|
泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級 |
|
軟閥座 |
小于閥額定容量的10-7，符合ANSI B16.104-1976VI級 |
|
回差 |
帶定位器 |
小于全行程的1%， |
|
不帶定位器 |
小于全行程的3%(LHA1型小于全行程的5%) |
|
基本誤差 |
帶定位器 |
小于全行程的±1% |
注：采用標準的V型聚四氟乙烯填料 |
|
不帶定位器 |
小于全行程的±5% |
|
可調范圍 |
50：1(0.25≤Cv≤14)或30：1(CV≤0.16) |
6、HTS型氣動薄膜單座調節閥CV值和行程
I.高容量閥芯
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
額定Cv值 |
30 |
50 |
85 |
125 |
200 |
420 |
700 |
|
額定行程 |
25 |
38 |
50 |
75 |
II.高精度流量特性閥芯
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
閥座直徑 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
|
額定Cv值 |
10 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
175 |
275 |
360 |
275 |
360 |
640 |
|
額定行程 |
25 |
38 |
50 |
75 |
HTS型氣動薄膜單座調節閥流量特性

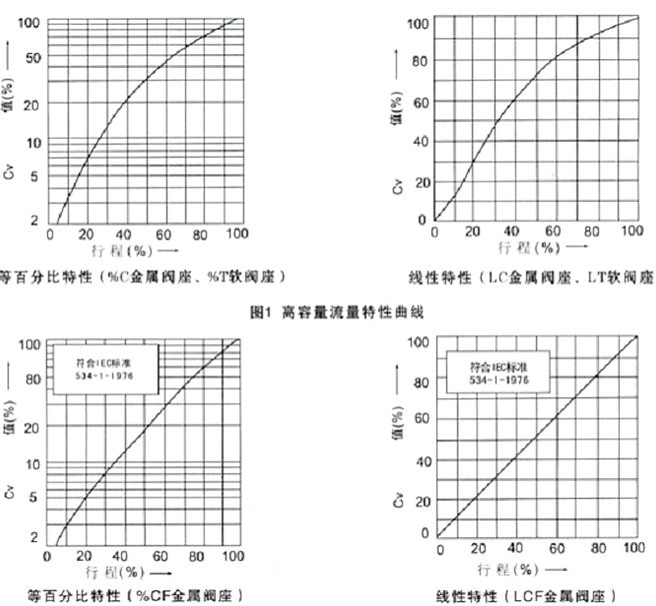

典型的流量特性曲線

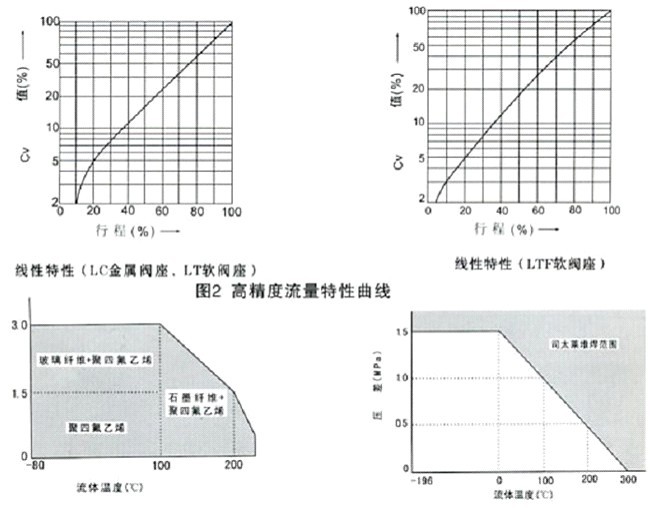

軟閥座的工作溫度和壓差的范圍 司太萊堆焊的工作溫度和壓差范圍
HTS型氣動薄膜單座調節閥閥體
型 式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密封面：FF、RF、RJ、LG、MFM
法蘭標準：JIS 、JB、ANSI、HG等
焊接連接：嵌接焊SW
材 料：鑄鋼、鑄不銹鋼、鈦、哈氏合金等耐腐蝕合金
上閥蓋：常溫型P -17~+230℃；
伸長I型EI -45~+566℃；
伸長I型EI -100~-45℃ -196~-100℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
HTS型氣動薄膜單座調節閥閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：金屬密封 等百分比特性(%CF)和線性特性(LCF)
軟密封 等百分比特性(%TF)和線性特性(LTF)
注：關于聚四氟乙烯閥座的工作溫度和壓差，請參考圖5
材 料：不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
HTS型氣動薄膜單座調節閥執行機構
型 式：HA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、橡膠夾尼龍布
彈簧范圍：20~100、80~240KPa
供氣壓力：140~400KPa
氣源接口：RC1/4"
環境溫度：-30~+70℃
HTS型氣動薄膜單座調節閥閥作用方式
用正作用或反作用執行機構實現閥的氣-關式或氣-開式
HTS型氣動薄膜單座調節閥附件
定位器(HEP型、YT1000型)、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
氣動單座調節閥閥芯采用上導向結構，閥結構緊湊,有呈S流線型的通道,使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧氣動薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
HTS型氣動薄膜單座調節閥訂貨須知：
一、①HTS型氣動薄膜單座調節閥產品名稱與型號②HTS型氣動薄膜單座調節閥口徑③HTS型氣動薄膜單座調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定HTS型氣動薄膜單座調節閥型號，請按HTS型氣動薄膜單座調節閥型號直接向我們超卓銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們超卓的閥門專家為您審核把關。
