HCU型氣動不平衡籠式調節閥概述

HCU不平衡籠式調節閥，閥芯采用套筒導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，耐空氣腐蝕。流量特性精度高，符合IEC534-2標準。

調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

HCU型氣動不平衡籠式調節閥閥　體

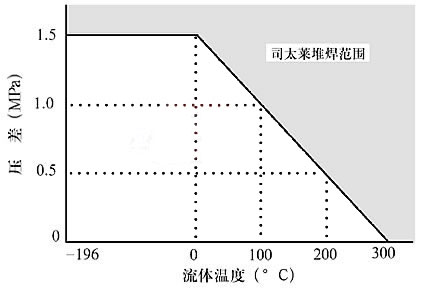

型式：直通單座鑄造球型閥公稱通徑：40、50、65、80、100、150、200mm 公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 連接型式 法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接連接：嵌接焊SW（40～50mm）對接焊BW(65～200mm) 材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等上閥蓋：常溫型（P）：-17～+230℃ 伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸長Ⅱ型（E2I）：-100～-45℃ 伸長Ⅱ型（E2W）：-196～-100℃ 注:工作溫度不準超過各種材料的允許范圍。 壓蓋型式：螺栓壓緊式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料閥內組件閥芯型式：柱塞型壓力不平衡式閥芯流量特性：高容量流量特性金屬閥座：等百分比特性（%）和線性特性（L）,高精度流量特性，參考圖2 金屬閥座：等百分比特性（%）和線性特性（L）材料：不銹鋼（1Cr18Ni9Ti、17-4PH、0Cr17Ni12Mo2、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等注：司太萊堆焊的適用范圍，參考圖

HCU型氣動不平衡籠式調節閥執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）氣源接口：Rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

HCU型氣動不平衡籠式調節閥性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5% 注：采用標準的V型聚四氟乙烯填料可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
HCU型氣動不平衡籠式調節閥Cv值和行程
I.高容量閥芯

II.高精度流量特性閥芯

注：1、符號○表示閥的規格范圍。

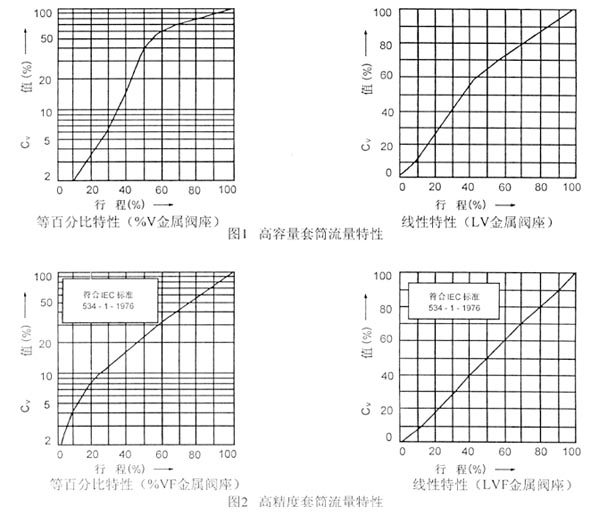

HCU型氣動不平衡籠式調節閥流量特性
典型的流量特性曲線

HCU型氣動不平衡籠式調節閥允許壓差
A.氣—關式閥 100KPa

B.氣—開式閥 100KPa

注:1.最大允許壓差不超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。
Ⅱ.閥配用LVP執行機構

注:1、如果執行機構帶有輔助氣源，應選二者中較小一個供氣壓力作為計算允許壓差的基礎。
2、最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。

HCU型氣動不平衡籠式調節閥法蘭距 mm

注：法蘭距符合IEC534-3標準。
HCU型氣動不平衡籠式調節閥外形尺寸mm
