詳細內容：ZMAN氣動薄膜雙座調節閥概述
ZMAN氣動薄膜雙座調節閥，由氣動薄膜多彈簧執行機構和雙座閥組成。用新型ZHA 多彈簧執行機構代替老式ZMA 執行機構，具有高度低、重量輕、安裝維修簡便等優點。雙座閥有上、下兩個閥芯球，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏較單座閥大。適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。
ZMAN氣動薄膜雙座調節閥閥體
型 式：直通雙座鑄造球型閥
公稱通徑：25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力： PN1.6、4.0、6.4MPa
法蘭連接： JB/T79.1-94、79.2-94等
材 料： 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
壓蓋型式： 螺栓壓緊式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
ZMAN氣動薄膜雙座調節閥閥內組件
閥芯型式：雙座柱塞型閥芯
流量特性：等百分比特性和線性特性
材 料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等。
ZMAN氣動薄膜雙座調節閥執行機構
|
型 式 |
ZHA/B多彈簧簿膜執行機構 |
|
型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行 程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
彈簧范圍 KPa |
20～100(標準)、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁青橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
ZMAN氣動薄膜雙座調節閥閥作用型式
氣關式 —失氣時閥位開；氣開式 —失氣時閥位關 (B) (FO) (K) (FC)
ZMAN氣動薄膜雙座調節閥附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
ZMAN氣動薄膜雙座調節閥額定流量系數Kv、額定行程、配用執行機構型號
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
額定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|
配用執行機構型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |

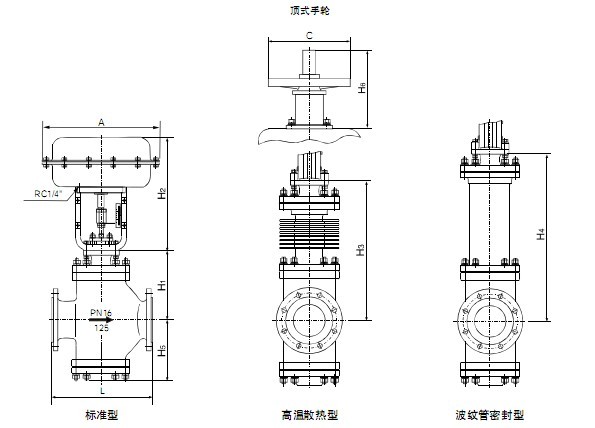

ZMAN氣動薄膜雙座調節閥結構圖
ZMAN氣動薄膜雙座調節閥外形尺寸
|
公 稱 通 徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
640 |
720 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
750 |
|
A |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
580 |
580 |
|
H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
269 |
330 |
350 |
420 |
|
|
|
PN64 |
165 |
175 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
|
|
|
H2 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
|
|
H3 |
PN16/40 |
235 |
247 |
256 |
268 |
364 |
384 |
394 |
465 |
470 |
540 |
|
|
|
PN64 |
245 |
265 |
268 |
278 |
381 |
390 |
400 |
470 |
485 |
540 |
|
|
|
H4 |
PN16/40 |
364 |
425 |
430 |
445 |
660 |
680 |
690 |
740 |
748 |
780 |
|
|
|
PN64 |
364 |
425 |
435 |
450 |
665 |
690 |
700 |
750 |
750 |
795 |
|
|
|
H5 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
440 |
475 |
|
C |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
|
|
H6 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
|
|
重量 |
PN16/40 |
26 |
28 |
37 |
43 |
67 |
71 |
88 |
136 |
168 |
260 |
|
|
|
PN64 |
30 |
35 |
47 |
58 |
84 |
88 |
109 |
179 |
202 |
305 |
|
|
ZMAN氣動薄膜雙座調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質
6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.控制信號 10.其它特殊要求
